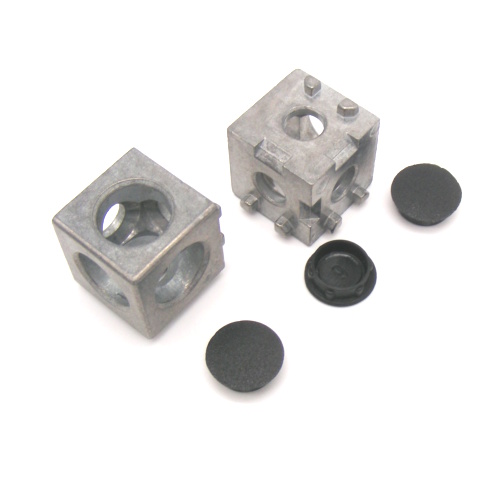

3D кубічний з'єднувач трьох верстатних профілів 20мм паз 6мм.  Корпус кубічного з'єднувача з легованого алюмінію, лиття під тиском, монтажні отвори під гвинти М6 під потайну головку. У комплекті - три чорні заглушки з поліаміду. У випадку профілів 20 з пазом 5 мм центруючі шпонки не потрібні.

Габарит з'єднувача 20x20x20x мм, отвори під заглушки - 11,5мм, отвори під гвинти -7 мм

Поставка без гвинтів (будь ласка, замоляйте окремо):

під профілі 20x20 паз 6мм з центральним каналом 5,5 мм   -15201 М6x20 або 15200 S6x25;

під профілі 20x20 паз 5мм з центральним каналом 4,3мм   -15200 S5x20.

Кубічні з'єднувачі мають центруючі пазові шпонки, які позиціонуються в пазовому каналі верстатного профілю. Після монтажу гвинтів заглушіть отвори пластиковими заглушками (в комплекті поставки). 2D кубічні з'єднувачі служать для торцевого зчленування двох несучих профілів, 3D кубічні з'єднувачі - трьох профілів. Характеристики міцності ідентичні вказаним в каталогах Bosch і Item.

За замовчуванням нами поставляються з'єднувачі без порошкового фарбування. Для замовлення кубічних з'єднувачів з фарбуванням повідомте про це наші контакти.

ALUFIX имеет в своём распоряжении собственный склад крепежа, соединителей и принадлежностей для станочных профилей из алюминия- заказ комплектующих по Украине будет отправлен без задержек.
Проверьте наличие комплектующих на станочный профиль во вкладке "Доступность" или обратитесь на наши контакты.
Для определения принадлежности монтируемого профиля к определённому стандарту выясните ширину паза, толщину стенки станочного профиля, а также сравните геометрию сечения паза с указанными в каталогах Bosch и Item.
Признаками принадлежности профилей к определённому стандарту служат также размеры отверстий центральных или угловых каналов станочного профиля. Если у вас есть какие-то сомнения или неясности, обратитесь на наши контакты.
