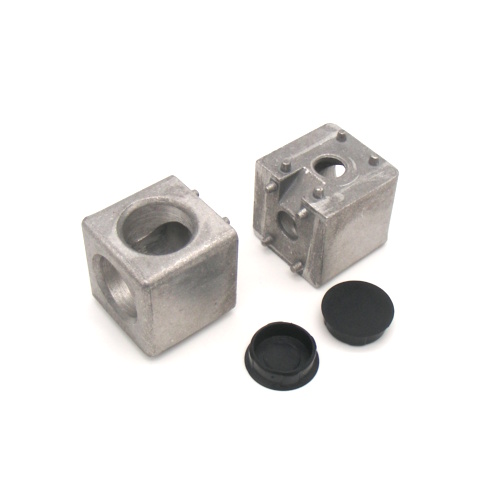

2D кубический соединитель двух станочных профилей 30мм паз 6 или 8 мм.

В комплекте;

- две чёрные заглушки из полиамида,

- корпус кубического соединителя из легированного алюминия, литьё под давлением, монтажные отверстия поб винты М8 с потайной голвокой.

Обработка центральных каналов и шпонок:

Станочные профили 30 с пазом 6 мм с диаметром центральных каналов 5 мм: при использовании резьбовыдавливающих винтов под М8 требуется досверливание центральных каналов.

Станочные профили 30 с пазом 8 мм: для профилей 30 с пазом 8 мм устанавливаемые резьбоформирующие винты - под резьбу М8 (центральные каналы с диаметром 7,3 мм).

При использование стандартных винтов в обоих случаях необходима проточка резьбы.

На тыльных сторонах соединителя расположены центрирующие штифты-обработка не требуется.

Требуемые винты с длиной резьбы от 20 мм приобретайте отдельно:

Резьбоформирующие винты с полукругыми головками под М8

Резьбоформирующие винты с потайными головками под М 8

Стандартные винты М8 с потайной головкой

Кубические соединители снабжены центрирующими пазовыми шпонками, которые позиционируются в пазовом канале станочного профиля. После монтажа винтов заглушите монтажные отверстия пластиковыми заглушками (в комплекте поставки). 2D кубические соединители служат для торцевого сочленения двух несущих профилей, 3D кубические соединители -трёх профилей. Прочностные характеристики идентичны указанным в каталогах Bosch и Item.

По умолчанию нами поставляются соединители без порошковой окраски. Для заказа кубических соединтелей с окраской сообщите об этом на наши контакты.

ALUFIX имеет в своём распоряжении собственный склад крепежа, соединителей и принадлежностей для станочных профилей из алюминия- заказ комплектующих по Украине будет отправлен без задержек.
Проверьте наличие комплектующих на станочный профиль во вкладке "Доступность" или обратитесь на наши контакты.
Для определения принадлежности монтируемого профиля к определённому стандарту выясните ширину паза, толщину стенки станочного профиля, а также сравните геометрию сечения паза с указанными в каталогах Bosch и Item.
Признаками принадлежности профилей к определённому стандарту служат также размеры отверстий центральных или угловых каналов станочного профиля. Если у вас есть какие-то сомнения или неясности, обратитесь на наши контакты.

Доступность
доступно по предзаказу

Написать отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!
    Плохо           Хорошо
Captcha

10452 | 2D кубический соединитель на профиль 30

  • Код товара: 10452
  • Код УКТЗЕД: 7616 99 10 00
  • 141.11 грн
  • 118.58 грн
