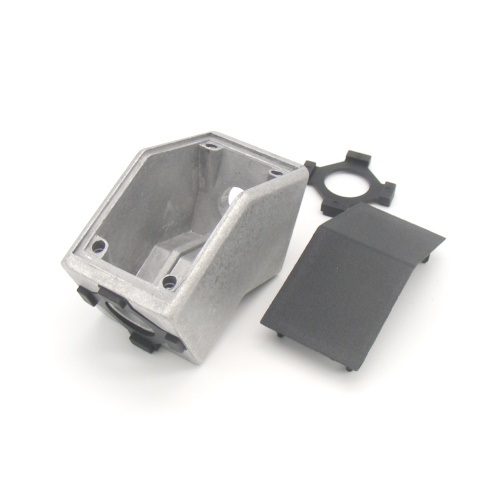

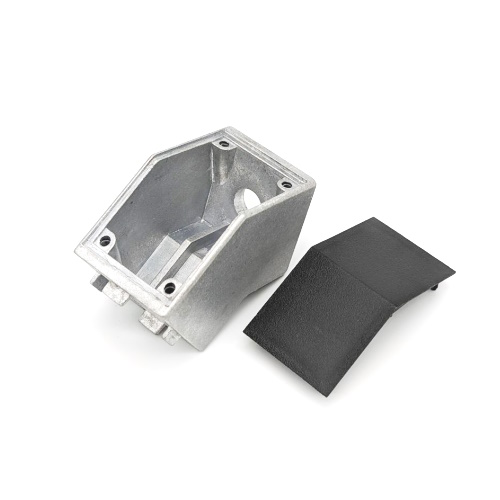

З'єднувач кутовий 45 градусів до верстатних профілів серія 30x30 (паз 6мм і 8мм) /// серія  40x40 (паз 8мм і 10мм) /// серія  45x45 паз 10 мм

Матеріал - легований алюміній, лиття під тиском, без покриття. Кришка і торцеві адапетри  - чорний поліамід.

 Товщина /діаметр монтажних отворів:

 під профілі 30   4,6мм / Ø8,6мм

 під профілі 40, 45  7,0мм / Ø12,7мм

Комплект поставки: з'єднувач -1 шт, кришка -1 шт, для серій 30 - пара  торцевих адаптерів під паз 6 / 8мм, для серій  40 - пара  торцевих адаптерів під паз 8 / 10мм.  Постачається без монтажного набору. Будь ласка,  монтажні компоненти замовлйте окремо:

Для з'єднання в торець верстаного профілю:

гвинт 11144   для профілів 40, 45 з пазом 10 мм

гвинт 11143   для профілів 40 з пазом 8 мм.

гвинт 11140   для профілів 30 з пазом 6 мм.

гвинт 11141   для профілів 30 з пазом 8 мм.

Для з'єднання по пазу верстатних профілів

для профілів 40, 45 з пазом 10 мм:

 - т-болт 10233   // гайка 10150 ;

для профілів 40  з пазом 8 мм:

- т-болт 10205 // гайка 10150;

для профілів 30  з пазом 8 мм:

- гвинт 15209 M6x12  // сухар пазовий 10485;

для профілів 30  з пазом 6 мм:

uвинт 15209-M6x14 // сухар пазовий 10477

* Угловые соединители для станочных профилей имеют на своих подошвах специальные выступы- пазовые язычки, которые выставляют угловой соединитель строго на одной оси к пазу станочного конструкционного профиля. При сборке конструкций со станочным профилем без таких соединителей уже не обходятся.

Прочностные характеристики поставляемых нами уголков для станочных профилей идентичны указанным в фирменных каталогах Bosch или Item.

ALUFIX имеет в своём распоряжении собственный склад крепежа, соединителей и принадлежностей для станочных профилей из алюминия- заказ комплектующих по Украине будет отправлен без задержек.
Проверьте наличие комплектующих на станочный профиль во вкладке "Доступность" или обратитесь на наши контакты.
Для определения принадлежности монтируемого профиля к определённому стандарту выясните ширину паза, толщину стенки станочного профиля, а также сравните геометрию сечения паза с указанными в каталогах Bosch и Item.
Признаками принадлежности профилей к определённому стандарту служат также размеры отверстий центральных или угловых каналов станочного профиля. Если у вас есть какие-то сомнения или неясности, обратитесь на наши контакты.
