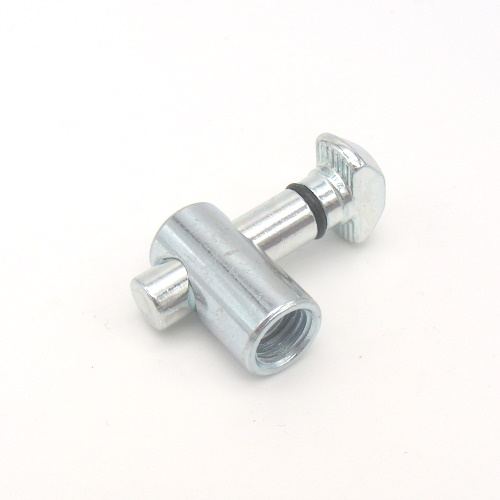

Быстрозажимной соединитель 90 градусов со втулкой под паз 8 в комплекте c якорем на паз 8, референтный код Rexroth 3 842 535 465

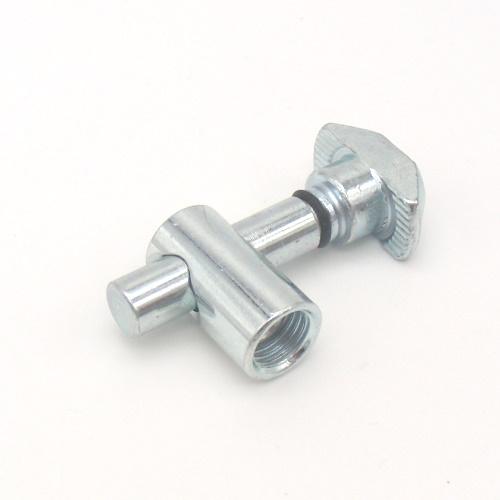

Быстрозажимной соединитель 0 градусов со втулкой под паз 8 в комплекте c якорем на паз 10, референтный код  Rexroth 3 842 535 464

Центр сверления под стяжную втулку на паз 8 мм следует размещать на расстояни 18 мм от торца конструкционного профиля.

Диаметр глухого или сквозного сверления - 11 мм

Быстрозажимные соединители состоят из стяжного болта с т-образной головкой (якоря), который подтягивается и контрится резьбовой шпилькой с конусным наконечником в зажимной втулке.

В собранном и ослабленном состоянии стяжного винта имеется некий люфт для свободного позиционирования в пространстве монтируемого паза. После точного позиционирования затягивается контрящая резьбовая шпилька. Конусный наконечник этого зажимного винта подтягивает якорь в обратную от монитируемого паза сторону. Быстрозажимные соединители подобного типа имеют различное направление стяжной головки (0 градусов или 90 градусов) относительно оси зажимной втулки.

Подобные быстрозажимные соединители совместимы с профилями в системе Rexroth.

Материал- оцинкованная сталь с прозрачным хроматированием.

Для сверления профиля рекомендуется применение сверлильного кондуктора для выдерживания заданного расстояния до торца профиля.

ALUFIX имеет в своём распоряжении собственный склад крепежа, соединителей и принадлежностей для станочных профилей из алюминия- заказ комплектующих по Украине будет отправлен без задержек.
Проверьте наличие комплектующих на станочный профиль во вкладке "Доступность" или обратитесь на наши контакты.
Для определения принадлежности монтируемого профиля к определённому стандарту выясните ширину паза, толщину стенки станочного профиля, а также сравните геометрию сечения паза с указанными в каталогах Bosch и Item.
Признаками принадлежности профилей к определённому стандарту служат также размеры отверстий центральных или угловых каналов станочного профиля. Если у вас есть какие-то сомнения или неясности, обратитесь на наши контакты.
