Кубические соединители
Такие соединители позволюяют создать элегантные угловые соединения угловых вершин каркасов из станочных профилей. Соединение производится ввинчиванием, например, резьбоформирующих винтов в отверстия центральных каналов монтируемых станочных профилей. Отверстия соединителя заглушаются круглыми пластиковыми заглушками. Различают 3D кубические соединители на три станочных профиля и 2D кубические соединители на два станочных профиля.
|
Кубические соединители - соответствие крепежа |
||||
|
Станочный профиль |
Код товара |

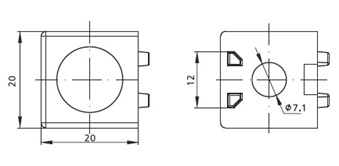

Схема соединителя |
Монтаж винтами |
|
|
полукруглая головка |
потайная головка |
|||
|
Паз 6 профили 20 |
2D |
|
нет |
2шт или S6x20 |
|
Паз 6 профили 20 |
3D |
|
нет |
3шт или S6x20 |
|
Паз 6 профили 30 |
2D |
|
нет |
Требуется расширение канала под резьбу 8мм. Винты: 2шт или 2шт
|
|
Паз 6 профили 30 |
3D |
|
нет |
Требуется расширение канала под резьбу 8мм. Винты: 2шт или 2шт
|
|
Паз 8 профили 30 |
2D |
|
нет |
2шт или 2шт |
|
Паз 8 профили 30 |
3D |
|
нет |
3шт или 3шт |
|
Паз 8 профили 40 |
2D |
|
нет |
2шт или 2шт |
|
Паз 8 профили 40 |
3D |
|
нет |
3шт или 3шт |
|
Паз 10 профили 40 |
2D |
|
2 шт S12x30 |
нет |
|
Паз 10 профили 40 |
3D |
|
3 шт S12x30 |
нет |
|
Паз 10 профили 45 |
2D |
|
2 шт S12x30 |
нет |
|
Паз 10 профили 45 |
3D |
|
3 шт S12x30 |
нет |
